您现在的位置:首页 > 产品展示 > > > XRS-TST3830动静态应变测试分析系统

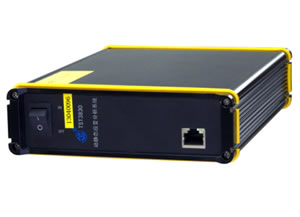

动静态应变测试分析系统

更新时间:2020-12-22

产品型号:XRS-TST3830

厂家性质:经销商

访问次数:22

简要描述:

XRS-TST3830动静态应变测试分析系统,专为高速应变测量而设计,采样频100Hz。该系统广泛应用于桥梁动静载试验、伪动力试验、疲劳试验等各种试验现场。可采集应力应变、电压、位移、温度等多种物理量,被国内众多高校、研究检测机构广泛采用。

应用范围:
1.根据测量方案,完成1/4桥(三线制、公共补偿)、半桥、全桥状态的动静态应变应力的测量和分析;
2.配接各种桥式传感器,可实现压力、力、荷重、位移等多种物理量的测量和分析;
3.配接热电偶,可实现温度的测量和分析;
4.配接TST126,可以实现大型结构实验模态分析。
三、软件功能
1.中文视窗2000/XP/Vista/7操作系统下采用Vc++编制的采样控制和分析软件,具有极强的实时性以及良好的可移植性、可扩充性和可升级性;
2.输入被测试件材料的弹性模量和泊松比,软件将完成应力及两片直角/三片45°直角、60°等边三角形/伞形、扇形等应变花主应力及方向的计算;
3.根据传感器的输出灵敏度,完成被测物理量单位;量纲归一化,直接显示被测物理量;计算机自动完成平衡、试采样的控制,以及任选两测点的测量数据定义为X轴和Y轴,边采样边绘制成曲线,完成X-Y记录仪(滞回曲线)的功能;
4.为防止数据丢失,根据采样的时间将数据优先存盘。数据的管理包括了打开文件、数据备份、文件删除、数据格式转换(TXT、MAT、EXCEL)等功能,保证了数据处理方便可靠。



量点数单台采样箱16个测点
每个测试系统多可控制8个数据采集箱
每台计算机多可控制32个测试系统
采样速率(连续采样)1、2、5、10、20、50、100(Hz)/通道
A/D分辨率24位
1/4桥电阻范围120Ω、350Ω程控切换
半桥、全桥电阻范围50Ω~10000Ω任意设定
应变计灵敏度系数1.0~3.0自动修正
供桥电压(DC)2V、5V、10V分档切换
应变量程±50000με、±5000με;小分辨率0.5με
电压量程±5000mV;±500mV、±50mV;小分辨率5μV
系统准确度0.5级(不大于0.5%±3με)
零漂不大于4με/4h
抗混滤波截止频率15Hz,阻带衰减大于-80dB/oct
自动平衡范围±20000με(应变计阻值的±2%)
长导线电阻修正范围0.0~100Ω
通讯方式电源/控制器与计算机采用以太网通讯
采集模块与电源/控制器采用CAN总线通讯
电 源电源/控制器电源交流电源输入220V±10% 50Hz±2%
直流电源输入DC18~36V
电源电流与连接采集模块的个数有关
数据采集模块电源供电方式直接由电源/控制器供电或外接直流电源
供电范围DC18~36V
使用环境温度贮存条件:-40℃~60℃;
极限条件:-10℃~50℃;
工作范围: 0℃~40℃;
湿度工作范围:40℃(20~90)%RH;
贮存条件:50℃ 90%RH24h;
振动
(非工作状态)
频率循环范围:5~55~5Hz;
驱动振幅(峰值):0.19mm;
扫频速率:小于或等于1倍频程/min;
在共振点上保持时间:10min;
振动方向:x、y、z。
外形尺寸220mm×153mm×47mm
